Delimitação: Microbacia hidrográfica
Software: Google Earth Pró

​

1º) Faça o download do software

​

​

​

​

​

​

​

​

​

​

​

​

2º) Click no ícone da sua área de trabalho e abrirá o programa











​





























3º) Localização da cidade


​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​​

4º) Visualização espacial da cidade São Gabriel da Cachoeira -AM

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

5º) Movimentando as imagens

​

• A imagem de SGC poderá ser movimentada pressionado o botão esquerdo do mouse e
assim arrastar a imagem. É ideal para que a pessoa que esteja acessando se localize e
conheça a cidade vista de cima.

• Zoom in: a aproximação da imagem é feita clicando com o botão esquerdo do mouse.

• Zoom out: para diminuir a imagem click com o botão direito do mouse.







6º) Reconhecendo o local


​

​

​

​

​

​

Zoom in: a aproximação
da imagem é feita clicando
com o botão esquerdo do

mouse.
do mouse.

​

​

​

​

​

​

​

Conforme for clicando com o botão esquerdo do mouse a imagem ficará ao perfil do solo,
sendo assim será observado todos os desníveis do terreno.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

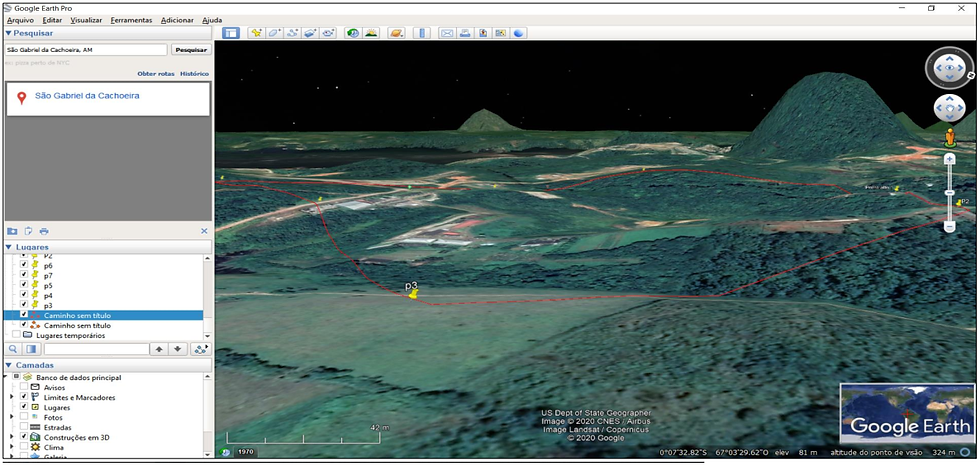

7º) Materializando os pontos mais alto do terreno



• As imagens poderão ser observados ao tocar com o mouse no ícone de giro de imagem (N – norte), assim poderá girar a imagem e visualizar cuidadosamente os pontos mais elevados do terreno.


• Após esse “olhar criterioso” na barra de ferramentas click em:
• Adicionar marcador – e coloque marcadores em cada ponto alto do local da área de estudo.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

Cada marcador você poderá saber sua localização através da latitude e longitude, poderá nomear o ponto
desejado, adicionar cores, visualizar e alterar outras configurações no ponto, conforme o quadro das
propriedades do ponto. Após qualquer alteração click em: ok.





















































• Em cada ponto alto do terreno crie um ponto.
• Faça uso da ferramenta de giro de imagem, facilitará ao materializar os pontos

































































Conclusão da marcação dos pontos mais altos do relevo (formadores da microbacia hidrográfica)



















































​

​

Barra de ferramentas: clique em adicionar caminho e clicando em cada ponto faça o “caminho dos pontos”, essa ferramenta facilitará a formação de um polígono entre os pontos mais altos, o que irá materializar a delimitação da microbacia a ser estudada.





​


















































9º) Microbacia hidrográfica delimitada













































​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​



































































































​

​

​

​



O Google Earth Pró proporciona uma visão

mais abrangente, sendo ideal para estudos

os quais deseja-se uma visão sistêmica do

meio.



















































​

​

​

​

​

​

​

​

​

​

​

















​
